HDMI + VGA + AV + Audio controller board LCD tienen precarga 23 tipos de firmware con diferentes resolución

HDMI VGA AV Audio LCD controller board have pre load 23 types of firmware with different
Click para ver detalles
80 % de los compradores disfrutaron de este producto!
Disponibilidad: en stock
OFERTA DEL DÍA Termina en: 04:36:18
Precio:  23.80 € / pieza
Precio de venta:  22.61 € / pieza



45 days Money back 45 días para devoluciones Se aceptan devoluciones si el producto no es como el descrito, el comprador paga los costes de envío de la devolución; o bien se queda con el producto y acuerda la devolución con el vendedor.
On-time Delivery Entrega a tiempo
Garantía: Entrega en menos de 60 días.

Compartir:

Descripción del producto

1. DESCRIPCIÓN GENERAL

AVX9-CZes un controlador de LCD multi-propósito que soportan HDMI

VGA + AV varios de entrada de señal de vídeo y la interfaz de salida LVDS de doble canal de $ number bits. LVDS señal de salida puede hasta @ 60Hz.

AVX9-CZcon la función de Audio, el poder de la salida de audio es 2X8Ω * 3 W.

soporte HDMI de salida de audio.

AVX9-CZtienen precarga 23 tipos de firmware con diferente resolución. sólo tiene que ajustar para corregir el firmware cuando se conecta a diferentes tamaños de panel LCD. se puede manejar la mayoría de panel LCD LVDS en el mercado sin necesidad de re-carga de firmware.

AVX9-CZpuede utilizar el pin conector interno en lugar de un conector estándar.

tales como: toma de CC, HDMI, VGA AV, conector de Audio. esto va a ser fácil para usted en lugar de esta tabla en sus productos.

2. FEATURES

CHIPSET

TSUMV29LU (Mstar)

Panel LCD soporte

interfaz

Single/Dual LVDS

resolución

hasta @ 60Hz

poder

para el tablero

12 V DC fuente de alimentación

LCD del panel

3.3 V, 5 V, 12 V

gestión

modo de bajo consumo de energía

de doble modo de espera

< 2 W

Idioma OSD

Chino simplificado, Inglés es por defecto.

otro idioma soporte personalizado.

Función de la TECLA

7 teclas

poder, menú, Vol-, Vol +, CH-, CH +, Entrada

5 teclas

poder, Menú, Arriba, Abajo, Salir/Entrar

de entrada de vídeo

HDMI

480i, 480 p, 576i, 576 p, 720 p

1080i, 1080 p

VGA

RGB analógico ($ Number Vp-p)

V-H SYNC Separador (TTL)

AV (CVBS)

Sistema de vídeo

PAL/NTSC/SECAM

nivel de vídeo

1.0 vp-p ± 5%

entrada de Audio

0.2-1.5 Vrms

salida de Audio

2X3 W (8Ω) THD + N < 10%

amplíe la función

control de INFRARROJOS actualización de firmware USB

3. FUNCIÓN de DISEÑO

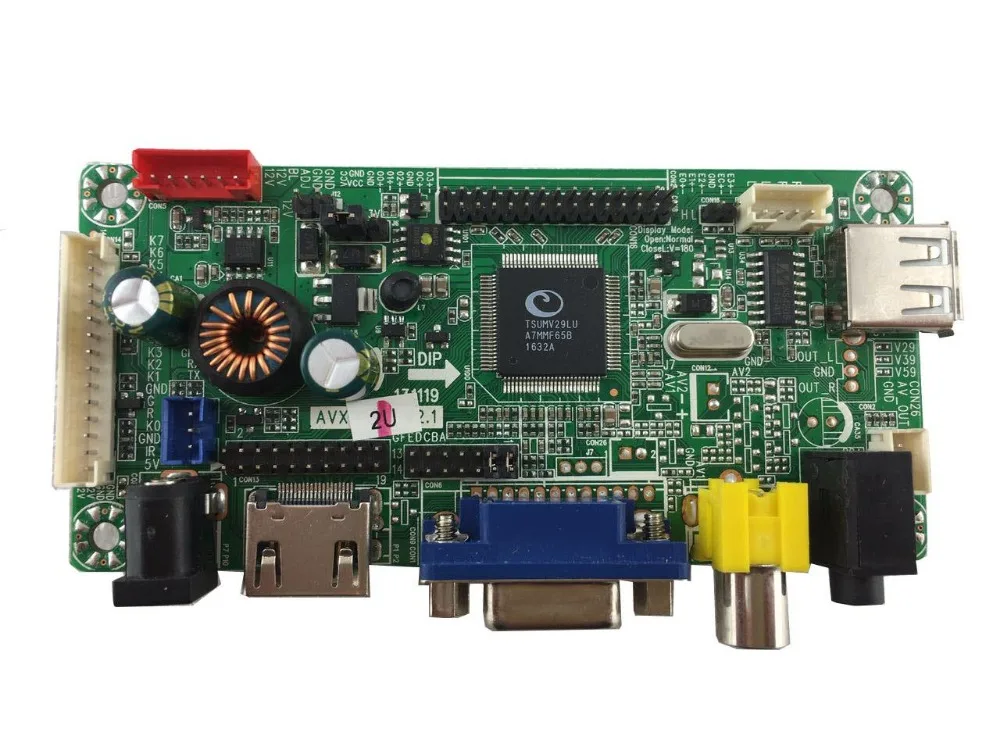

la imagen es sólo una referencia, el artículo real es el estándar.Vista superior del AVX9-CZ:

función de interfaz descripción:

No.

descripción

No.

descripción

1

DC Entrada de Alimentación (+ 12 V)

2

Entrada de Señal HDMI

3

Entrada de Señal VGA

4

Entrada de Señal AV

5

Entrada de Audio para PC

6

Entrada de Audio externa

7

Puerto USB externo

8

Salida de los altavoces

9

Salida LVDS Señal

10

FPD Brillo Conector

11

Interfaz de teclado

12

ISP Interfaz de Depuración

13

Entrada HDMI External

14

Firmware Selección Header

15

Selección de Voltaje de Panel plano de Cabecera

16

selección del modo de visualización de cabecera

4. PCB Dimensión Mecánica:

Ødimensión: 108mm (L) * 51.3mm (W) * 18mm (H)

Øla altura del componente de PCB + alto = 18mm

ØAgujeros de tornillo Tamaño: Φ3. 5mm
